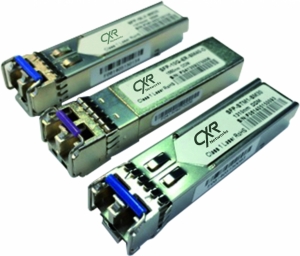

Module CXR SFP

Les modules CXR SFP sont des modules optiques enfichables de petite taille standard de l'industrie.

Ils servent des services de mise en réseau dans la gamme des exigences d'application de faible vitesse à 10 Gigabit :

  • 10 Gigabit Ethernet, Carrier Ethernet et MPLS-TP
  • 2,5 Gigabit Ethernet, STM-16 et OC-48
  • Gigabit Ethernet
  • STM-4 et OC-12
  • STM-1 et OC-3
  • Ethernet rapide
  • Solutions synchrones et TDM à basse vitesse

Les modules CXR SFP sont basés sur des composants de qualité industrielle pour offrir une plus grande fiabilité et permettre une plage de température de fonctionnement étendue dans n'importe quel équipement hôte et conditions d'intégration.

Les modules SFP fournissent des connecteurs LC. Des câbles fibre sont proposés en option pour se connecter aux répartiteurs et se convertir à d'autres types de connecteurs.

L'interface de surveillance de diagnostic numérique DDMI signale l'état du SFP à l'équipement hôte : numéro de modèle du SFP, température de fonctionnement, alimentation TX et RX.

Les modules SFP sont conformes à la norme MSA Multi-Source Agreement. Ce sont des lasers de classe 1 et conformes aux normes internationales - 21 CFR 1040.10/11.



Les modules CXR SFP sont des interfaces optiques idéales pour les solutions réseau suivantes :

  • Commutateurs Ethernet : Ethernet rapide, Gigabit, 2,5 Gigabit et 10 Gigabit
  • MPLS-TP et Carrier Ethernet : Interfaces Gigabit et 10-Gigabit
  • Convertisseurs de médias Ethernet, dispositifs FTTH, multiplexeurs CWDM
  • Plate-forme d'accès multiservice SDH et PDH : STM-1, STM-4, STM-16
  • Pseudowire, passerelle TDM sur IP : Gigabit Ethernet
  • Prolongateurs optiques TDM pour réseaux TDM synchrones, E1/T1 et SONET/SDH
  • Dispositifs hybrides cuivre et fibre : CopperWay et FiberWay

100FX  and  STM-1 / OC-3   SFP Modules :

  • 100FX works at 125 Mbps over the optical interface and STM-1 / OC-3 operates at  155 Mbps
  • SFP modules come with LC connectors. Fiber patch cables are available to connect to distribution frames and convert to different connectors. Typical power consumption is 1 W

STM-4 / OC-12   SFP Modules :

  • STM-4 works at 622 Mbps over the optical interface. Typical power consumption is 1W

Gigabit Ethernet    SFP Modules :

  • Gigabit Ethernet operates at 1,250 Mbps over the optical interface
  • SFP modules come with LC connectors. Fiber patch cables are available to connect to distribution frames and convert to different connectors. Typical power consumption is 1 W

2.5 Gigabit Ethernet  and   STM-16 / OC-92   SFP Modules :

  • 5 Gigabit Ethernet is a nice compromise to upscale network services with more affordable equipment and SFP modules than 10-Gigabit range of products. Typical power consumption is 1W

10-Gigabit Ethernet    SFP Modules :

  • 10-Gigabit Ethernet operates at 10.3 Gbps over the optical interface

Copper,  Twinax,  VDSL2  and  GPON   SFP Modules :

  • Copper SFP provides standard 10/100BaseT or 10/100/1000BaseT RJ45 interface
  • Twinax cable provides practical connection between two SFP+ Ethernet interfaces
  • VDSL2 CO and CPE SFP provide multi-rate Ethernet extension over a twisted copper pair with up to 150 Mbps of Ethernet bandwidth or 3 km maximum distance
  • GPON ONT SFP  provides a GPON ONT customer interface to connect an Ethernet switch / router to a GPON OLT Internet access network

STM1 :



SFP Reference
Fiber
Distance
Wavelength
TX Power
RX Sens
DDM
Application
T  °C
MTBF
SFP-STM1-E

100m



No
Electric
-40 +85°C
3 054 000H
SFP-STM1-MM-850
MM
2 km
850 nm
-4 ~ -10
< -24
No
FX
-20 +85 °C
3 418 000H
SFP-STM1-MM
MM
2 km
1310 nm
-14 ~ -20
< -31
No
FX, STM1
-40 +85 °C
3 040 000H
SFP-STM1-SM30
SM
30 km
1310 nm
-8 ~ -15
< -34
No
FX, STM1
-40 +85 °C
2 782 000H
SFP-STM1-SM60
SM
60 km
1310 nm
0 ~ -5
< -35
No
FX, STM1
-40 +85 °C
2 730 000H
SFP-STM1-SM100-15
SM
100 km
1550 nm
0 ~ -5
< -35
No
FX, STM1
-40 +85 °C
2 970 000H
SFP-STM1-SM120-15
SM
120 km
1550 nm
+5 ~ 0
< -35
No
FSFPX, STM1
-40 +85 °C
3 719 000H
SFP-STM1-SM145-15
SM
145 km
1550 nm
+5 ~ +0.5
< -37.5
Yes
FX, STM1
-40 +85 °C
3 076 000H
SFP-STM1-SM20-W13
SM
20 km
TX1310/RX1550
-8 ~ -14
< -32
No
FX, STM1
-40 +85 °C
3 763 000H
SFP-STM1-SM20-W15
SM
20 km
TX1550/RX1310
-8 ~ -14
< -32
No
FX, STM1
-40 +85 °C
3 719 000H
SFP-STM1-SM60-W13
SM
60 km
TX1310/RX1550
0 ~ -5
< -34
No
FX, STM1
-40 +85 °C
2 663 000H
SFP-STM1-SM60-W15
SM
60 km
TX1550/RX1310
0 ~ -5
< -34
No
FX, STM1
-40 +85 °C
2 250 000H
SFP-STM1-SM80-W13
SM
80 km
TX1310/RX1550
+5 ~ 0
< -34
Yes
FX, STM1
-40 +85 °C
2 577 000H
SFP-STM1-SM80-W15
SM
80 km
TX1550/RX1310
0 ~ -5
< -35
Yes
FX, STM1
-40 +85 °C
2 021 000H
SFP-STM1-SM120-B1490
SM
120 km
TX1490/RX1550
+3 ~ -2
< -34
Yes
FX
-40 +85 °C
1 497 000H
SFP-STM1-SM120-B1550
SM
120 km
TX1550/RX1490
+3 ~ -2
< -34
Yes
FX
-40 +85 °C
1 497 000H
SFP-STM1-SM50-Cxx
CWDM
50 km
1270 ~ 1450
+3 ~ -4
<-35
No
FX, STM1
0 +70 °C
2 469 000H
SFP-STM1-SM80-Cxx
CWDM
80 km
1270 ~ 1450
+5 ~ 0
<-35
No
FX, STM1
0 +70 °C
2 054 000H
SFP-STM1-SM120-Cxx
CWDM
120 km
1470 ~ 1610
+5 ~ 0
<-35
No
FX, STM1
0 +70 °C
3 383 000H



STM-4 :



SFP Reference
Fiber
Distance
Wavelength
TX Power
RX Sens
DDM
Application
T  °C
MTBF
SFP-STM4-SM20
SM
20 km
1310 nm
-8 ~ -15
< -28
No
STM-1/4
-40 +85 °C
2 993 000H
SFP-STM4-SM50
SM
50 km
1310 nm
+2 ~ -3
< -28
No
STM-4
-40 +85 °C
2 488 000H
SFP-STM4-SM80-15
SM
80 km
1550 nm
+2 ~ -3
< -28
No
STM-4
-40 +85 °C
2 163 000H



Gigabit Ethernet :



SFP Reference
Fiber
Distance
Wavelength
TX Power
RX Sens
DDM
Application
T  °C
MTBF
SFP-GSX-MM
MM
550 m
850 nm
-4 ~ -9.5
< -18
No
GSX
-40 +85 °C
3 114 000H
SFP-GSX-MM-1310
MM
2 km
1310 nm
-1 ~ -9
<-19
No
GSX
-40 +85 °C
2 752 000H
SFP-GLX-SM10
SM
10 km
1310 nm
-3 ~ -9.5
<-20
No
GLX
-40 +85 °C
3 740 000H
SFP-GLX-SM20
SM
20 km
1310 nm
0 ~ -5
<-20
No
GLX
-40 +85 °C
2 255 000H
SFP-GLX-SM40
SM
40 km
1310 nm
+1 ~ -4
<-24
Yes
GLX
-40 +85 °C
2 255 000H
SFP-GZX-SM50
SM
50 km
1550 nm
+1 ~ -4
<-24
No
GZX
-40 +85 °C
1 754 000H
SFP-GZX-SM70
SM
70 km
1550 nm
+5 ~ 0
<-24
No
GZX
-40 +85 °C
2 172 000H
SFP-GZX-SM120
SM
120 km
1550 nm
+5 ~ 0
<-32
Yes
GZX
-40 +85 °C
2 835 000H
SFP-GLX-SM20W13
SM
20 km
TX1310/RX1550
-2 ~ -8
< -23
No
GLX
-40 +85 °C
2 977 000H
SFP-GLX-SM20W15
SM
20 km
TX1550/RX1310
-2 ~ -8
< -23
No
GLX
-40 +85 °C
3 086 000H
SFP-GZX-SM60W13
SM
60 km
TX1310/RX1550
+5 ~ 0
< -24
No
GZX
-40 +85 °C
2 392 000H
SFP-GZX-SM60W15
SM
60 km
TX1550/RX1310
+4 ~ -2
< -25
No
GZX
-40 +85 °C
2 097 000H
SFP-GZX-SM80W1510
SM
80 km
TX1510/RX1570
+1 ~ -4
< -26
Yes
GZX
-40 +85 °C
1 194 000H
SFP-GZX-SM80W1570
SM
80 km
TX1570/RX1510
+1 ~ -4
< -26
Yes
GZX
-40 +85 °C
1 924 000H
SFP-GZX-SM50-Cxx
CWDM
50 km
1270 ~ 1610
+1 ~ -4
<-24
No
GZX
0 +70 °C
2 399 000H
SFP-GZX-SM90-Cxx
CWDM
90 km
1270 ~ 1610
+5 ~ 0
<-27
No
GZX
0 +70 °C
2 196 000H
SFP-GZX-SM120-Cxx
CWDM
120 km
1270 ~ 1610
+5 ~ 0
<-32
Yes
GZX
0 +70 °C
2 302 000H



2.5 Gigabit Ethernet :



SFP Reference
Fiber
Distance
Wavelength
TX Power
RX Sens
DDM
Application
T  °C
MTBF
SFP-STM16-SM5
SM
5 km
1310 nm
-3 ~ -9
< -20
Yes
100FX~2.5GbE
-40 +85 °C
2 993 000H
SFP-STM16-SM20
SM
20 km
1310 nm
0 ~ -5
< -20
Yes
100FX~2.5GbE
-40 +85 °C
3 251 000H
SFP-STM16-SM50
SM
50 km
1310 nm
+3 ~ -2
< -28
Yes
100FX~2.5GbE
-40 +85 °C
2 306 000H
SFP-STM16-SM80-15
SM
80 km
1550 nm
+3 ~ -2
< -28
Yes
100FX~2.5GbE
-40 +85 °C
3 076 000H
SFP-STM16-SM20-W13
SM
20 km
TX1310/RX1490
0 ~ -5
< -20
Yes
GE~2.5GbE
-40 +85 °C
2 724 000H
SFP-STM16-SM20-W14
SM
20 km
TX1490/RX1310
0 ~ -5
< -20
Yes
GE~2.5GbE
-40 +85 °C
2 554 000H
SFP-STM16-SM40-W13
SM
40 km
TX1310/RX1490
+3 ~ -2
< -23
Yes
GE~2.5GbE
-40 +85 °C
2 153 000H
SFP-STM16-SM40-W14
SM
40 km
TX1490/RX1310
+3 ~ -2
< -23
Yes
GE~2.5GbE
-40 +85 °C
2 038 000H
SFP-STM16-SM80-W14
SM
80 km
TX1490/RX1550
+3 ~ -2
< -24
Yes
GE~2.5GbE
-40 +85 °C
1 371 000H
SFP-STM16-SM80-W15
SM
80 km
TX1550/RX1490
+3 ~ -2
< -24
Yes
GE~2.5GbE
-40 +85 °C
1 371 000H
SFP-STM16-SM50-Cxx
CWDM
50 km
1270 ~ 1610
+3 ~ -2
< -28
Yes
GE~2.5GbE
0 +70 °C
3 376 000H
SFP-STM16-SM80-Cxx
CWDM
80 km
1270 ~ 1610
+5 ~ 0
< -30
Yes
GE~2.5GbE
0 +70 °C
2 444 000H



10-Gigabit Ethernet :



SFP Reference
Fiber
Distance
Wavelength
TX Power
RX Sens
DDM
Application
Pwr
T  °C
MTBF
SFP-10G-SR-MM
MM
300 m
850 nm
-1 ~ -7.1
< -9.9
Yes
10GBASE-SR
1 W
-10 +85 °C
2 693 000H
SFP-10G-LR-SM10
SM
10 km
1310 nm
0.5 ~ -6
< -14.4
Yes
10GBASE-LR
1.5 W
-40 +85 °C
2 752 000H
SFP-10G-ER-SM40
SM
40 km
1550 nm
+4 ~ -4.7
< -15.8
Yes
10GBASE-ER
1.8 W
-40 +85 °C
1 638 000H
SFP-10G-ZR-SM80
SM
80 km
1550 nm
+4 ~ 0
< -23
Yes
10GBASE-ZR
2.1 W
-40 +85 °C
1 906 000H
SFP-10G-SM10-W12
SM
10 km
TX1270/RX1330nm
-4 ~ +1
< -14
Yes
10GBASE-LR
1.5 W
-10 +85 °C
1 805 000H
SFP-10G-SM10-W13
SM
10 km
TX1330/RX1270nm
-4 ~ +1
< -14
Yes
10GBASE-LR
1.5 W
-10 +85 °C
1 819 000H
SFP-10G-LR-SM20W13
SM
20 km
TX1270/RX1330nm
-2 ~ +2
< -14
Yes
10GBASE-LR
1.5 W
-40 +85 °C
1 814 000H
SFP-10G-LR-SM20W12
SM
20 km
TX1330/RX1270nm
-2 ~ +2
< -14
Yes
10GBASE-LR
1.5 W
-40 +85 °C
1 814 000H
SFP-10G-ER-SM40W13
SM
40 km
TX1270/RX1330nm
+2.0 ~ +5.5
< -14.5
Yes
10GBASE-ER
1.5 W
-40 +85 °C
1 665 000H
SFP-10G-ER-SM40W12
SM
40 km
TX1330/RX1270nm
+1.5 ~ +5
< -15
Yes
10GBASE-ER
1.5 W
-40 +85 °C
1 665 000H
SFP-10G-ER-SM40-Cxxx
CWDM
40 km
1470 ~ 1610 nm
+4 ~ -1
< -16
Yes
CWDM
1.8 W
0 +70 °C

SFP-10G-ZR-SM80-Cxxx
CWDM
80 km
1470 ~ 1610 nm
+4 ~ 0
< -23
Yes
CWDM
2.1 W
0 +70 °C




Copper,  Twinax,  VDSL2  and  GPON   SFP Modules :



SFP Reference
Description

Power
DDM
Application
T  °C
MTBF
SFP-TTX
SFP module to 10/100BaseT RJ45
100 m
0.56 W
No
100BaseT
0 +70 °C
2 499 000H
SFP-TGTX
SFP module to 10/100/1000BaseT RJ45
100 m
1.55 W
No
1000BaseT
-40 +85 °C
1 908 000H
CA-SFPP-SFPP-3M
SFP+ to SFP+ Twinax cable, 3 meters long
3 m
-
-
10GbE
0 +70 °C
-
CA-SFPP-SFPP-5M
SFP+ to SFP+ Twinax cable, 5 meters long
5 m
-
-
10GbE
0 +70 °C
-
SFP-VDSL2-CO
Gigabit SFP with VDSL2 CO modem
up to 150 Mbps or 3 km
3 km
2.1 W
No
VDSL2
-20 +75 °C
1 467 000H
SFP-VDSL2-CPE
Gigabit SFP with VDSL2 CPE modem
up to 150 Mbps or 3 km
3 km
2.1 W
No
VDSL2
-20 +75 °C
 1 467 000H
SFP-GP-STICK-1G
Gigabit SFP with GPON ONT Internet access, 1.25 Gbps uplink and 2.5 Gbps downlink
20 km
1,9 W
No
GPON
-20 +75 °C
