GP-7500 OLT XGS-PON

L'OLT CXR GP7500-16 est un OLT multiservice XG(S)-PON et GPON.

Il prend en charge différents modes de réseau tels que FTTH, FTTO, FTTD et POL, offrant un accès complet aux utilisateurs résidentiels et professionnels. Cet OLT facilite l'intégration de services complets sur un réseau de fibre optique unique, simplifiant ainsi l'architecture réseau et réduisant les coûts d'exploitation.

CopperWay-Bis-2TTX

Conformité aux normes

Conforme aux normes ITU-T G.984/G.987/G.9807/G.988, au réseau optique passif symétrique 10 Gigabit (XGS-PON), à la norme industrielle des communications « Exigences techniques des réseaux d'accès — Réseau optique passif Gigabit (GPON) » et aux exigences techniques des équipements GPON CTC 2.0.

Interopérabilité

Excellente interopérabilité avec détection automatique et compatibilité avec les dispositifs ONT tiers.

Redondance matérielle

Deux blocs d'alimentation remplaçables à chaud avec conception redondante garantissent un fonctionnement stable.

Vert et écologique

Faible consommation d'énergie pour réduire les coûts d'exploitation.

Protection des fibres principales

Protection automatique des liaisons en cas de défaut de fibre.

Caractéristiques d'alimentation

Prend en charge les configurations d'alimentation double CA, double CC et mixte CA/CC ; adopte une conception modulaire, est remplaçable à chaud et répond aux normes CEM de niveau 3. présente une adaptabilité environnementale supérieure à celle des produits similaires.



Modèle

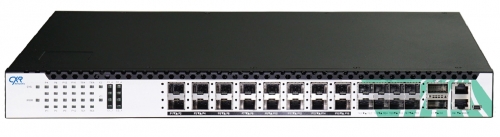

GP7500-16: Terminal OLT XG(S)-PON Haute Densité de type Pizza-box

Console RJ45 1 port

Out-band 1 port

XG(S)-PON/GPON 16 ports

8 ports 10G SFP+

2 ports 100G/40G QSFP28

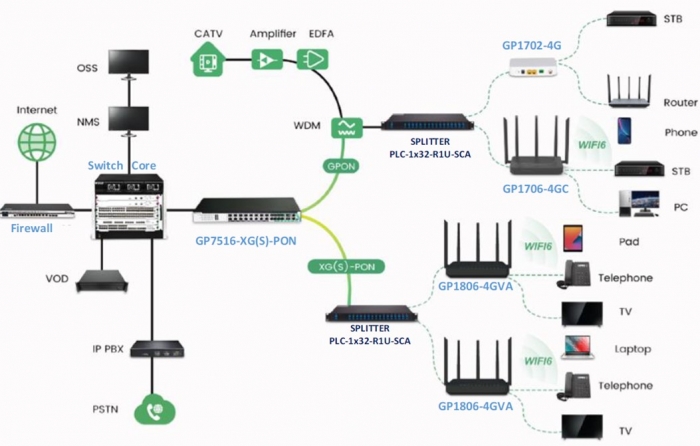

Diagramme d'application

Performance du système

Interface de service

  • xPON ports: 16 XG(S)-PON/GPON
  • 10G uplink: 8 SFP+
  • 100G/40 uplink: 2 QSFP28
  • Supported xPON transceiver: N1/N2 XGS-PON  &  Class B+/C+/C++/D+ GPON

Interface de gestion

  • RJ45 console: 1
  • Mini-USB console: 1
  • Out-of-Band: 1

Capacité du système

  • DRAM (MB): 2048
  • FLASH (MB): 4096
  • Backplane (Gbps): 880
  • MAC table: 128K

Spécifications techniques

Standard

  • ITU-T G.984/G.987/G.9807/G.988
  • IEEE 802.11D, Spanning Tree
  • IEEE 802.1Q, VLAN
  • IEEE 802.1w, RSTP
  • Industry Standard “Technical requirements for access network - Gigabit-capable passive optical network (GPON)”, and GPON Technical Requirement CTC2.0
  • IEEE 802.3ad Physical Link Static/Dynamic Aggregation (LACP)
  • Ethernet-II

VLAN

  • Port-based VLAN, 4K VLAN table entries
  • QinQ, flexible QinQ

Multicast

  • L2 multicast
  • IGMP snooping
  • MLD snooping

QoS

  • Backpressure flow control (half duplex)
  • IEEE 802.3x flow control (full duplex)
  • IEEE 802.1p, CoS
  • WRR, SP and FIFO queue schedule
  • Uplink and downlink rate limiting functionality for each ONU
  • Supports DBA and SLA functions

Fiabilité

  • Protocole de détection de liaison unidirectionnelle pour éviter les boucles Spanning Tree
  • Modules optiques PON remplaçables à chaud
  • Protection du chemin optique PON
  • Protection de type B contre les homings simples/doubles
  • Protection de type C contre les liaisons manuelles
  • Prend en charge la détection des ONU à émission anormale, comme les émissions longues

Sécurité du réseau

  • Limiter le nombre maximal d'utilisateurs par port
  • Isolation des ports
  • Broadcast storm control
  • ACL (liste de contrôle d'accès) basée sur le flux de données
  • Chiffrement des transmissions de données sur les ports PON

Gestion de la configuration

  • Plusieurs méthodes de gestion, notamment CLI (interface de ligne de commande), SNMP (protocole simple de gestion de réseau), TELNET, etc.
  • Mises à jour logicielles via TFTP
  • Debug output capability

Environnement

  • Multidiffusion L2 Environnement de fonctionnement : 0°C~45°C ; 10%~85% sans condensation

Code de commande

Description

GP-7500-16

16-port XG(S)-PON OLT with 16-port XG(S)-PON (excluding PON module, compatible with GPON) + 8-port 10GE SFP+ 2-port 100G QSFP28 (supports one AC100~240V power supply, 2 power slots, 19-inch standard rack-mounted)

GP-7500-16-DC

16-port XG(S)-PON OLT with 16-port XG(S)-PON (excluding PON module, compatible with GPON) + 8-port 10GE SFP+ 2-port 100G QSFP28 (supports one DC36V~72V power supply, 2 power slots, 19-inch standard rack-mounted)

OLT-XGS-N1

XGS-PON module (N1 standard, 10G downlink, 10G/2.5G uplink, TX wavelength 1577nm, RX wavelength 1270nm, SC/UPC interface)

PWR-150-ACB

GP8600-16 OLT AC power supply (input voltage AC 100~240V, maximum power 150W)

PWR-150-DCB

GP8600-16 OLT DC power supply (input voltage DC 36~72V, maximum power 150W)

GP1802-1X

XGS-PON ONU, 1-Port XG-PON (SC/UPC), 1-Port 10G RJ45, plastic casing, DC12/1.0A external power adaptor

GP1802-3G1E

XGS-PON ONU, 1-Port XG-PON (SC/UPC), 3-Port GE RJ45, 1-Port 2.5G RJ45, plastic casing, DC12/1.0A external power adaptor

GP1802-3G1EM

XGS-PON PoE ONU, 1-Port XG-PON (SC/UPC, supports PoF power supply), 3-Port GE RJ45, 1-Port 2.5G RJ45, metal casing, DC12/1.0A external power adaptor

GP1802-3G1EPM

XGS-PON PoE ONU, 1-Port XG-PON (SC/UPC, supports PoF power supply), 3-Port GE RJ45, 1-Port 2.5G RJ45, metal casing, supports 4 Ethernet ports for PoE/PoE+ power supply, PoE budget of 55W, external adapter (standard output DC 54V/1.17A)
