FOC

Convertisseur de Média Ethernet de Cuivre à Fibre

Les FOC sont des convertisseurs de média Ethernet d'interface cuivre à fibre autonomes configurés par micro-switchs. L'interface fibre optique peut être fixe ou modulaire SFP.

Ils fonctionnent en conversion simple à débit unique (100BaseT à 100FX ou 1000BaseT à 1000SX/LX), ou en conversion de débit et switch entre deux ports 10/100 ou 10/100/1000.

La fonction de 'Link Alarm' désactive l’interface cuivre si le lien optique est coupé ou l’interface optique si le port cuivre est déconnecté.

Avec une bande passante full duplex de 200 Mbps ou 2,000 Mbs, il est transparent au VLAN et aux Jumbo trames jusqu’à 9216 Octets en mode pur convertisseur.

Les FOC sont alimentés en 5V et livrés avec une alimentation externe 230 Vac ou 24/48 Vdc.

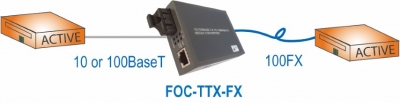

Le convertissseur FOC interconnecte deux équipements Ethernet aux médias et débits differents

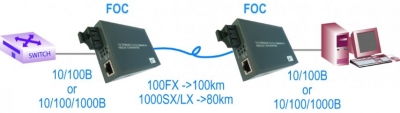

Le FOC interconnecte deux LAN distants, ils assure une fonction de modem optique longue distance

Les FOC peuvent être insérés dans un châssis RACK-MEDIA16 de 16 emplacements qui diffuse une alimentation redondante et la ventilation sur l’ensemble des modules.

Référence des produits

FOC-TGTX-SFP: 10/100/1000BaseT à 1000SX/LX/ZX par module SFP. CXR propose une gamme complète de modules SFP, multimode 850nm (500m) ou 1310nm (2 km), monomode (10 à 80 km), mono fibre WDM ou Lambda CWDM.

FOC-TTX-FX-MM         10/100BaseT vers 100FX - multimode 2 km, connecteur SC
FOC-TTX-FX-MM-ST   10/100BaseT vers 100FX - multimode 2 km, connecteur ST
FOC-TTX-FX-SMvv     10/100BaseT vers 100FX - monomode vv km, connecteur SC
FOC-TGTX-GSX          10/100/1000BaseT vers 1000SX multimode de 500 m, connecteur SC
FOC-TGTX-GLX-SMvv 10/100/1000BaseT vers 1000LX monomode de vv km, connecteur SC

FOC-TGTX-USFP         10/100/1000BaseT vers module SFP en 100FX ou Gigabit
FOC-USFP-USFP         convertisseur entre deux modules SFP en 100FX ou Gigabit

Convertisseurs avec fibre mono brin ou WDM : deux convertisseurs doivent être appairés, l'un en W1310 et l'autre en W1550

FOC-xxx-xxx-SMvvW13   Ethernet ou Gigabit Ethernet vers fibre monomode simple brin émission en 1310
FOC-xxx-xxx-SMvvW15   Ethernet ou Gigabit Ethernet vers fibre monomode simple brin émission en 1550

Accessoires

DCDC-FOC-48V   Adaptateur d'alimentation  48 Vdc à 5 Vdc
DCDC-FOC-24V   Adaptateur d'alimentation 24 Vdc à 5 Vdc
DIN-FOC            Kit de mise en Rail DIN pour un FOC ou FOCI
RACK19-1FOCx  Fixation pour 1 FOC, FOCM ou FOCI à un montant d'un chassis 19" ou 23"
