DSM5616

Le DSM5616 est un IP-DSLAM, MSAN ou MDU modulaire et performant qui permet des configurations flexibles et fournit des services haut débit  sur les réseaux FTTB (Fiber To The Building) et FTTC (Fiber To The Curb).

Le DSM5616 est un équipement mesurant 2U de hauteur, 19" de largeur, fournissant deux ports de liaisons montantes GPON ou GE ainsi que des ports ADSL2 +, VDSL2, SHDSL, POTS, FE et GE. Le DSM5616 présente une densité d’accès élevée, une capacité de traitement performante, une haute fiabilité, une maintenance facile, une administration conviviale et une architecture orientée vers l’avenir. Il peut être utilisé en armoires, dans des environnements intérieurs ou extérieurs.

DSLAM ADSL SHDSL modulaire

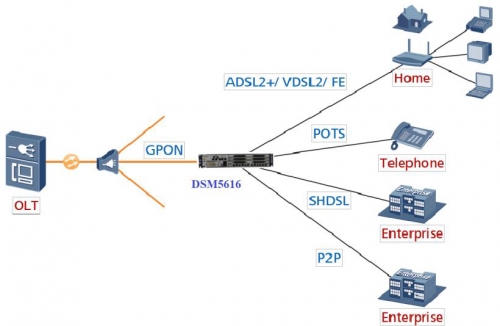

Le DSM5616 fournit deux ports de liaisons montantes GPON ou GE et fournit plusieurs services en prenant en charge des configurations de cartes modulaires. Le DSM5616 fournit des services haut débit, voix et vidéo via des cartes ADSL2 + / VDSL2 / GSHDSL / Ethernet, des services voix via des cartes POTS, des services de lignes louées via des cartes SHDSL ou P2P.

DSLAM ADSL modulaire

Le DSM5616 prend en charge au maximum 256 utilisateurs ADSL2+ ou 192 utilisateurs VDSL2 ou 64 utilisateurs SHDSL. Il peut gérer simultanément  256 utilisateurs Analogiques et 256 utilisateurs ADSL2 + en utilisant une carte mixte ADSL et POTS.

Configurations flexibles: Les cartes utilisateurs sont modulaires et certains ports peuvent être configurés de manière flexible, améliorant le ratio de configuration et répondant aux différentes exigences des clients.

Il supporte une carte mixte ADSL et POTS pour améliorer la densité d'accès, réduire l'encombrement et simplifier le câblage.

Il supporte une carte d'interface optique point à point (4GE + 4FE) pour fournir une bande passante élevée aux clients stratégiques.

Prise en charge de l'alimentation de secours 48V (batteries plomb-acide et LiFePO4).

Services IPTV: une capacité de commutation, de transfert de paquets et une intégration élevées (échanges de données et gestion des utilisateurs) permet au DSM5616 d’avoir une capacité de fonctionnement en multicast de classe opérateur.

Fonctionnalités Voix optimales, prenant en charge les services de Voix, Télécopie et Modem ainsi que les services complémentaires (conférence à 3, appel en attente, transfert d'appel, identification de l’appelant et restriction du numéro d'appel).

Plug-and-Play: Le DSM5616 est configurable à distance. Un canal de gestion et un canal de service sont créés après la mise sous tension du DSM5616 qui permet son authentification. La configuration manuelle sur site n'est pas obligatoire.

Gestion et maintenance efficaces: Gestion, mise à niveau, installation des mises a jour et localisation des pannes à distance.

Fiabilité élevée: le DSM5616 a une plage de température de fonctionnement de -40°C à +65 °C, une protection contre la foudre 6 kV et une conception mécanique résistant à la corrosion.

Mesures de sécurité : Le DSM5616 répond aux exigences de sécurité des services de télécommunication pour assurer la sécurité du système et des utilisateurs.

Écologique et économie d'énergie: Le DSM5616 utilise un système d'alimentation très efficace pour réduire la consommation électrique du système. Il utilise un système de ventilateur intelligent qui ajuste la vitesse de rotation pour réduire la consommation électrique lorsque le système est inactif. Il utilise des composants hautes performances pour réduire la consommation électrique. Il fonctionne en mode short-loop Analogique pour réduire la consommation électrique des ports sur des lignes de courtes distances.

Architecture orientée vers l'avenir: Le DSM5616 est conçu pour répondre rapidement aux nouvelles exigences de réseau et de service des opérateurs.

Réseau

  • 1x GPON + 1xGE    or   2x GE suivant CPU

Utilisateurs

  • 4x slots et un choix de cartes de services :
    • 32 voies VDSL2 (profiles: 8a/c/d, 12a/b, 17a), avec splitters RTC
    • 16 voies SHDSL, modes EFM et ATM
    • 32 voies ADSL2+, avec splitters RTC
    • 64 voies ADSL2+, avec splitters RTC

Environnement

  • Dimensions: 19 pouces / 2U , 88.1mm × 442mm × 245mm
  • Température de fonctionnement : -40 à +65 °C
  • Alimentation AC: 110 - 230 Vac     ou      DC : -48 Vdc



Références

Description

DSM5616-AC

DSM5616 avec contrôleur, ventilateurs et 1 alimentation 110-230 Vac

DSM5616-DC

DSM5616 avec contrôleur, ventilateurs et 1 alimentation 48 Vdc

DSM5616-ACDC

DSM5616 avec contrôleur, ventilateurs et 1 alimentation 230VAC & 48 Vdc



Cartes affluentes

DSM5616-32VDSL2

Carte 32 voies VDSL2, profiles 17a/12b/8d/8c/8a, profiles, splitters RTC

DSM5616-32ADSL2

Carte 32 voies ADSL2+ , splitters RTC

DSM5616-16SHDSL

Carte 16 voies G.SHDSL , mode ATM et PTM

DSM5616-16VDSL2-30A

Carte 16 voies VDSL2, Profile 30a/17a/12b/8d/8c/8a, splitters RTC

DSM5616-CA16SHDSL

Câble pour 16x lignes SHDSL, 1x câble par carte 16xSHDSL

DSM5616-CA32DSL

Câble pour 32x lignes VDSL ou ADSL2
