CV200-TTX

Le CV-200 est un pont Ethernet 10 / 100 BaseT manageable, qui se connecte à une extrémité de réseau E1 / T1.

Le CV-200 est un composant de base des réseaux G703-G704 pour l’interconnexion de réseaux locaux Ethernet.

Le CV-200 est un pont Ethernet performant. Ses fonctions de filtrage de trames Ethernet, de compression de données, et sa capacité à transporter des trames VLAN ou issues de protocoles spécifiques en font un équipement d’interconnexion de réseaux idéal.

Le CV-200 supporte les protocoles HDLC et PPP-BCP. Il assure le double tagging VLAN (Provider Bridge ou Q-in-Q).

Le CV-200 est très simple à mettre en œuvre, en particulier grâce au logiciel graphique d’administration fourni avec l’équipement.

Le CV-200 est administrable par le réseau IP en protocole Telnet ou SNMP. L’administration peut être encapsulée dans un VLAN dédié.

CV200-TTX





Le CV-200 permet le raccordement de deux réseaux d’entreprise en mode pont Ethernet, au travers d’une boucle PDH, ou d’un faisceau hertzien, ou autre réseau en interface E1 / T1.

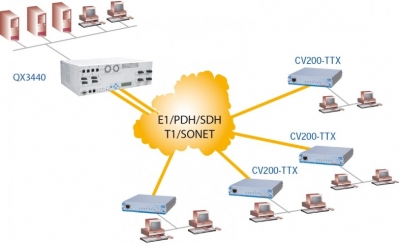

Le CV200-TTX est également utilisé à la périphérie des réseaux TDM E1/T1. Toutes les liaisons terminées par le CV200-TTX peuvent être connectées à une variété de produits, y compris tous les Multiplexeur CXR - QX3440, les inverses XM-M16E1 ou tout routeur HDLC ou PPP-BPC.



Interface Ethernet

  • Débits : 10 / 100 MBPS

  • Interface : 10/100 BaseT, IEEE 802.3

  • Pont Ethernet avec auto apprentissage de 10,000 adresses MAC

  • Mémoire tampon de 400 trames Ethernet

  • Filtrage du trafic activable / désactivable

  • Compression des bits de bourrage activable / désactivable

  • Algorithme de compression des données jusqu’à 256 KBPS

  • Statistiques : compteurs de trames envoyées et reçues, diagnostics de filtrage

  • Mode bridge : PPP-BCP, HDLC

  • VLAN : dual VLAN Tagging (Q-in-Q)

  • VLAN d’administration et de test de boucle

  • Taille de trame Ethernet maxi : 2028 octets

Interface E1/T1

  • Mode transparent (G703) et tramé (G704)

  • Formats G704 : PCM31, PCM31C, PCM30, PCM30C

  • Embases RJ45 et BNC

  • Gigue de phase : G823

  • Code en ligne : HDB3

  • Débit : 2048 Kbps +/- 50 ppm

  • Long Haul / Short Haul : -16 / -40 dBm

  • Horloge de transmissions : interne, asservie

  • Impédance : 120 Ohms sur connecteur RJ45 et 75 Ohms sur connecteurs BNC

  • Isolement 1500V selon l’ITT K20 et K21 110 / 230 Vac or 48 Vdc

  • Management : port console, Telnet, SNMP avec MIB graphique

CV200-TTX-MCE       Convertisseur E1 G703 G704 vers Ethernet, alimentation 48 Vdc
