CIP-Serial

Le CIP-Serial est une passerelle TDM over IP qui réalise une connexion PseudoWire au travers d'un réseau Ethernet / IP pour un flux de données synchrones

TDM over IP interface serie X21 V35



Le CIP-Serial est une passerelle TDM over IP qui établit une connexion PseudoWire au travers d'un réseau Ethernet / IP pour la transmission d'une communication de données synchrones avec une faible latence et en totale transparence au format des données.

Le CIP-Serial réalise une liaison synchrone en point à point au travers du réseau Ethernet / IP. Il émule les communications par modems sur réseau synchrone et il permet la migration des applications synchrones sur réseau Ethernet / IP / MPLS. Le CIP-Serial fonctionne en Nx 64 kbps avec un débit de 2400bps à 4.032 Mbps. L'horloge peut être simple ou double co-directionnelle et elle peut être fournie par l'équipement terminal synchrone local ou distant, ou interne et générée par le CIP-Serial pour émuler des modems synchrones.

TDM over IP pseudowire synchrone

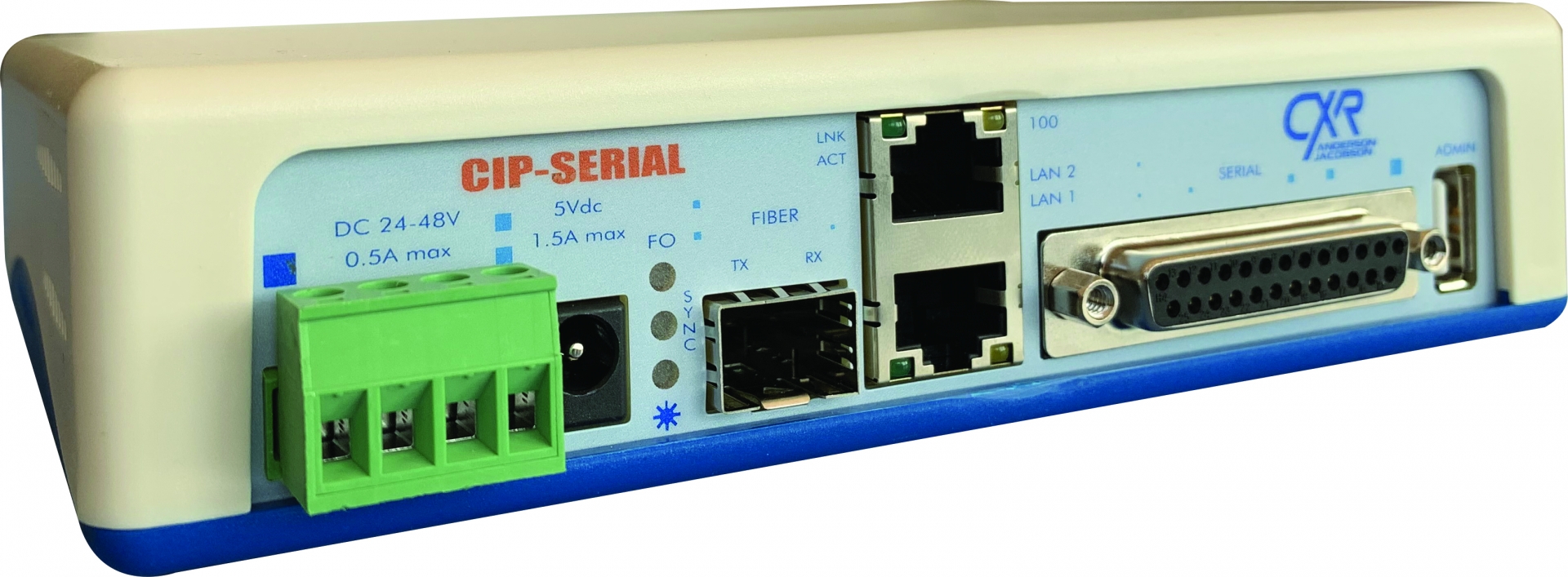

Le CIP-Serial fournit une interface terminale au format RS530 configurable en X21 et V35. Il intègre un switch Ethernet doté de deux ports RJ45 et d'un port optique pour module SFP 100FX. La liaison peut être sécurisée par Trunking Ethernet. Le switch permet le contrôle de la QoS et la mise en oeuvre de VLAN et Provider VLAN (Double Tag VLAN).

Le CIP-Serial se distingue par sa simplicité de mise en oeuvre grâce à une interface Web d'administration bilingue Française et Anglaise intuitive qui délivre toutes les informations nécessaires pour anticiper en amont la réservation de ressources et la maitrise de la qualité du service. Son port console locale USB permet la sauvegarde de configuration et la mise à jour automatique par carte mémoire.

Le CIP-Serial est proposé avec un choix d'entrée d'alimentation secteur 230 Vac ou continue 48 Vdc. Il est fourni avec le cordon RS530, V35 ou X21.

Interface Série Synchrone

  • RS530 sur DB25
  • configurable en X21/V11, V35, RS232, V36
  • Débits de 2400bps à 4.032 Mbps
  • Horloge simple ou codirectionnelle: DTE, distante ou interne

Interfaces Ethernet

  • 2x ports 10/100BaseT, RJ45
  • 1x port optique pour module SFP 100FX
  • VLAN 802.1Q, Provider Bridge
  • Trunking
  • QoS

TDM over IP

  • 1x PseudoWire
  • SAT over Packet: RFC 4553
  • AAL1 over Packet: RFC 5087

Environnement

  • Administration: port USB, ssh, https, snmp, carte mémoire
  • Mini-coffret plastic : 170 x 120 x 41 mm
  • Alimentation: entrée 24-48 Vdc ou 5 Vdc et convertisseur 230 Vac



  Alimentation
Interface Terminale    5Vdc et 230 Vac       24 - 48 Vdc
X21 - V11 CIP-SE11-V CIP-SE11-C
V35 CIP-SE35-V CIP-SE35-C
V36 CIP-SE36-V CIP-SE36-C
RS232 CIP-SE28-V CIP-SE28-C
