SWCED-2316

Le SWCED-2316 est un switch et EDD Gigabit Ethernet de niveaux 2 endurci au format rail DIN doté de 12 ports GbE et de 4 ports uplink SFP 2.5GE / GE  avec des services Carrier Ethernet CE 2.0

SWCED-2316 switch Gigabit Ethernet endurci

Le SWCED-2316 est un switch Gigabit et un Ethernet Demarcation Device endurci au format rail DIN doté de 4 slots SFP aux débits 2.5GE et GE, et de 12 ports Gigabit Ethernet dont 4 potrs POE+.

Le SWCED-2316 est conçu pour fournir une grande connectivité aux stations et postes des réseaux industriels grâce à ses 12 ports Ethernet et l'alimentation POE.

Le SWCED-2316 double la capacité de communication sur les ports uplink grâce à un débit de 2.5 Gigabit Ethernet sur ses ports SFP pour un cout similaire à des solutions simples Gigabit.

Le SWCED-2316 permet de développer des réseaus sécurisés de haute disponibilité à 1 ou 2.5 Gibabit dans des environnements qui nécessitent une grande résistance aux températures extrèmes et aux perturbations électromagnétiques. C'est le cas des réseaux d'énergie, de transport et des réseaux métropolitains en armoires extérieures. A ces réseaux, il offre des fonctionnalités et des performances de classe Opérateur avec des anneaux sécurisés à 50 ms en G.8032, de la QoS stricte , des ACL et de nombreuses autres fonctions de sécurité.

Le coeur du SWCED-2316 est constitué de processeurs et d'ASIC de communication Ethernet de dernière génération et de nombreux accélérateurs hardware qui assurent les traitements temps réel des commutations Ethernet, les filtrages ACL, des flux de gestion et de maintenance. Ces accélérateurs hardware garantissent des performances optimales même à charge maximale alors que les produits classiques du marché réalisent ces fonctions en logiciel au détriment des performances.

Le SWCED-2316 est construit sur une architecture Carrier Ethernet avec des services CE 2.0 E-LINE, E-LAN et E-TREE qui le destinent aux réseaux Carrier Ethernet des opérateurs de services et de téléphonie mobile y compris dans des environnements difficiles. Le SWCED-2316 est un EDD Ethernet Demarcation Device doté de 2 interfaces NNI et de 12 interfaces UNI avec POE.

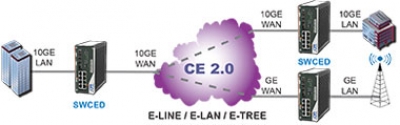

 SWCED Carrier Ethernet industriel

Interfaces

  • 2x ports multi-débits 2.5GE / GE / 100FX, slots pour modules optiques SFP
  • 2x ports multi-débits GE / 100FX, slots pour modules optiques SF
  • 8 ports Gigabit Ethernet RJ45
  • 4 ports Gigabit Ethernet RJ45 avec POE+
  • 1 port RS232 console locale
  • 1 relais d'alarme

Protocoles

  • Services MEF CE2.0: E-LINE / E-LAN / E-TREE, 4K EVC, OAM 802.3ah, Y.1731
  • STP, RSTP, MSTP, ERPS G.8032, G.8031
  • 802.1Q VLAN, MVR, GVRP
  • Link aggregation, LACP
  • QoS, Flow Control, Priority Queuing sur 8 files par interface, rate limiting
  • IGMP snooping, filtering
  • Filtrage de packets de niveau 2/3/4, 802.1X, Radius
  • LLDP
  • 802.1X, Guest VLAN, Radius, TACACS, ACL
  • Administration: telnet, ssh, http, https, snmp v1/v2/v3, web / CLI, syslog, RMON

Environnement

  • Dimensions : 153 x 158 x 65 mm
  • Température de fonctionnement : -20 à +70 °C
  • Alimentation : 24-48 Vdc

SWCED-2316-P-D     Switch Gigabit Ethernet endurci, 8 ports GE et 4 ports GE POE+, 4 slots SFP 2.5GE/GE/FX, alimentation 24-48 Vdc

SWCED-2316-R-D     Switch Gigabit Ethernet endurci, 12 ports GE et 4 slots SFP 2.5GE/GE/FX, alimentation 24-48 Vdc

SWCE-LCE                  Licence d'activation des fonctions MEF Carrier Ethernet CE2.0, EVC et OAM
