QX3440, QX3440-S

Le QX3440 est un multiplexeur capable de brasser jusqu'à 128 Mbps de trafic et particulièrement destiné à délivrer un grand nombre d'interfaces clients sur un site du fait de sa densité.



Le QX3440 est un multiplexeur PDH brasseur d'E1 et d'IT destiné aux opérateurs comme aux infrastructures importantes ayant besoin d'une haute densité d'interfaces voix et données.

Le QX3440 est utilisable comme un brasseur PDH de 64 E1 au maximum et de l'ensemble des 1984 IT, établissant en point à point des liens voix analogiques ou MIC, des données ou des réseaux LAN.

Le QX3440 distribue la voix et la donnée avec une densité importante, il peut être utilisé comme un channel-bank analogique pour distribuer 120 voies FXS à partir de 4 interfaces E1 CAS issues d'un PABX ou d'une concentration de 120 FXO sur un autre QX3440.

Le QX3440 est utilisé comme un multiplexeur d'extrémité ou comme un multiplexeur drop & insert d'un réseau sécurisé dont il activera les redondances.

Le QX3440 est entièrement sécurisé en option par l'adjonction d'une double alimentation, et d'une double carte CPU et matrice de brassage.

Il permet les sécuritations des liens ci-après :

Protection MSP 1+1 de chaque E1 pour les cartes contigües,

Protection en Anneau de 1 à 32 E1 ou PDH UPSR,

Protection d'IT 64 Kbps ou PDH SNCP,

Ce multiplexeur est disponible en 2 modèles de boîtier utilisant les même cartes : LeQX3440 5U et le QX3440-S de 2,5U.

Le QX3440 peut aussi s'interfacer en E1 encapsulé en trame IP ou Ethernet

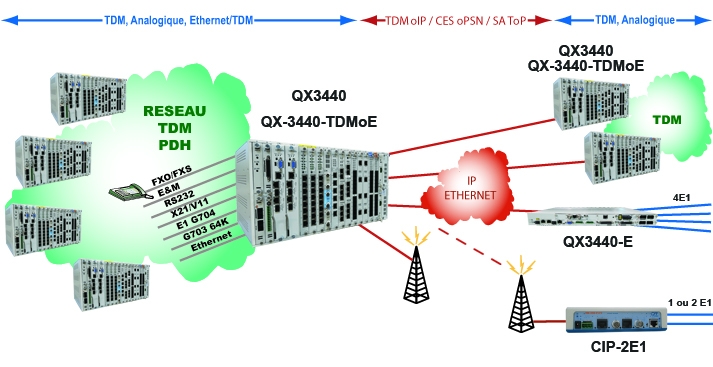

La carte QX3440-TDMoIP s'inserre à la place d'une carte 4 E1 et permet de transporter les 8Mbps en 4 à 128 PseudoWire de 64k à 2Mbps via 2 interfaces GE vers un autre QX3440 equipé de cette carte ou d'un convertisseur Ethernet/IP de type CIP-2E1 ou IMX-M16E1.Cette solution permet d'inerconnecter des sites TDM via une réseau Ethernet.L'encapsulation est de type TDMoIP, CESoPSN, CESoEth, SAToPSN.

Le QX3440 est administrable localement par un port console ou Ethernet ou à travers le réseau E1 en utilisant un IT depuis un équipement central par Telnet ou avec un logiciel Windows GUI, ou par une plateforme SNMP.

Les spécifications générales du multiplexeur brasseur d'IT sont les suivantes :

  • Full brasseur d'IT de 128 Mbps, maximum 64 E1 ou 28 E1 pour le modèle S,

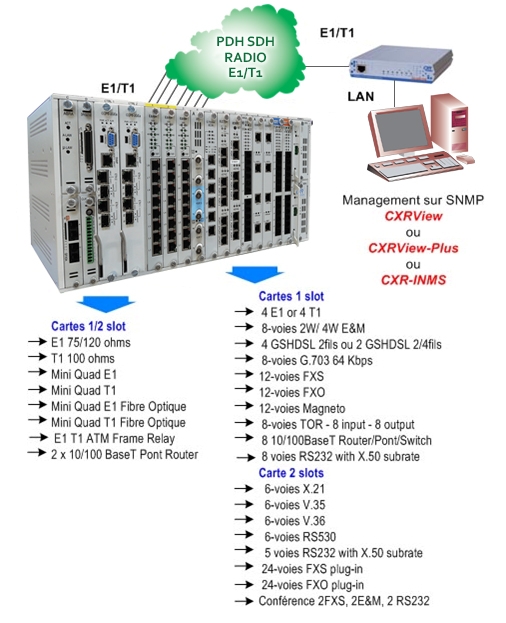

  • Entièrement modulaire : 2 slots CPU, 2 slots alimentations, 4 demi-slots, 12 slots pour DTE & E1,
  • Cartes redondantes et enfichables à chaud,
  • Carte 1/2 slot : E1 G703/G704 ou CAS, T1 : G703, E1 ATM / Frame Relay, pont routeur 10/100BT & 10BT avec 32 WAN,
  • Carte 1 slot : 4 E1, 3 E1 SNCP, 8 G703 64K (J64), 12 FXS, 12 FXO ou 12 magnétos, 8 E&M en 2 ou 4 fils, Routeur/swich 8 ports,
  • Carte 2 slots: 10 ou 6 E1 modem IDSL 64/128 K compatible avec BB3500, 4 modems G.SHDSL compatible avec SH3310,
  • Carte 2 slot: 6 V35, 6 X21/V11, 5 RS232 sync/asynch et multiplexage X50 sur un IT,
  • CPU, matrice de brassage, alimentation, et liens redondants par cartes,
  • Administration par port V24 ou Ethernet,
  • Mode d'administration Telnet VT100, SNMP ou GUI.
