CIP-ALL

CIP-ALL est une passerelle TDM over IP d'émulation et de migration de circuits en bande vocale 300 - 3400 Hz, de liaisons louées analogiques, d'interfaces E&M et FXO/FXS sur un réseau paquet Ethernet / IP.

CIP-ALL

Le CIP-ALL assure l'émulation de circuit en bande vocale sur un réseau en mode TDM over IP selon les standards SAToIP et CESoIP.

Les interfaces analogiques peuvent être de type:

  • LLA : Liaison Louée Analogique, ou Liaison Spécialisée 2 ou 4 fils habituellement connectée à des modems de la série Vxx
  • E&M : liaison vocale avec signaux de signalisation pour l'interconnexion de PABX ou équipements similaires
  • FXO : interface téléphonique pour le raccordement à une ligne opérateur ou PABX
  • FXS : interface téléphonique pour le raccordement à un modem, combiné ou terminal téléphonique

Le CIP-ALL assure la migration des Liaisons Louées opérateurs sur réseau Ethernet/IP, mais aussi l'interconnexion d'équipements industriels RTU/NTU via un réseau IP:



Grâce à la multiplicité de ses interfaces terminales (LLA, E&M, FXO/FXS, E1, RS232, Ethernet) et de communication Gigabit-Ethernet sur fibre optique, le CIP-ALL permet de réaliser un réseau industriel de communications multi-services pour des infrastructures de transport ou de distribution d'énergie:

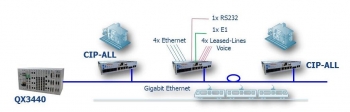

CIP-ALL réseau de transport ferroviaire

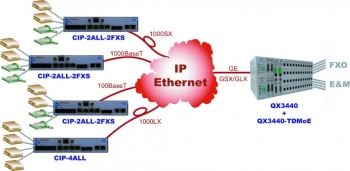

De nombreux circuits issus de CIP-ALL répartis sur différents sites, peuvent être concentrés sur un QX3440, Multiplexeur Multi-Service:

Le CIP-ALL dispose des interfaces suivantes:

1- Quatre interfaces analogiques

- ALL : Liaison Louée Analogique

- EM : interfaceE&M avec signaux de signalisation E&M

- FXO : interface téléphonique pour raccordement à un réseau ou PABX

- FXS : interface téléphonique pour raccordement à un modem, combiné ou terminal téléphnique

2- Une interface E1 2.048 Mbps G703/G704 en option, avec encapsulation sur IP en SAToIP ou CESoIP

3- Quatre ports Ethernet 10/100BaseT sur embase RJ45

- option d'alimentation POE sur les ports 1 et 2

4- Deux ports Gigabit Ethernet optique permettant des liaisons longues distances en point à point, en bus ou en anneau résilient RSTP

- choix de modules SFP de 300 m à 80 km

5- Une interface RS232/V24/V28 asynchrone avec transport du flux asynchrone sur IP

6- Une double entrée d'alimenation 48 Vdc ou 12-24 Vdc

- Entrée 48 Vdc bligatoire pour les interfaces E&M et l'option POE

CIP-4ALL            passerelle TDMoP doté de 4x interfaces LLA

CIP-4EM             passerelle TDMoP doté de 4x interfaces E&M avec signalisation

CIP-2ALL-2O       passerelle TDMoP doté de 2x interfaces LLA et 2x FXO

CIP-2ALL-2S       passerelle TDMoP doté de 2x interfaces LLA et 2x FXS

CIP-2EM-2O       passerelle TDMoP doté de 2x interfaces E&M et 2x FXO

CIP-2EM-2S       passerelle TDMoP doté de 2x interfaces E&M et 2x FXS



Options:

-P: alimentation POE sur les ports Ethernet 1 et 2

-ET : interface E1 avec TDMoP en G704 Nx 64kbps et G703
